晶泓LED光电玻璃打造异形立面，助力成都成华公园焕新升级

      5月1日，位于成华区建设北路的成华公园由晶泓光电玻璃注入新的灵魂，惊艳焕新升级成『快乐驿站』，成为锦江边打卡新地标。

            项目信息

              项目名称：晶泓-成都锦江绿道成华公园提升改造项目

              项目地点：成华区建设北路

              应用产品：NE30-187㎡

              幕墙类型：夹具点玻光电幕墙

01  科艺融合，焕新城市活力

      成华公园毗邻天府熊猫塔，前身是成都游乐园，承载着80、90后一代人的童年回忆。人流如织的猛追湾滨河路作为锦江绿道中两江环抱区域示范段重点植入项目——“夜游锦江”，旨在为文创、体育、旅游、休闲等各类产业创造更好的营商环境，为市民游客带来科技酷炫与蜀地文化并存的夜游初体验。

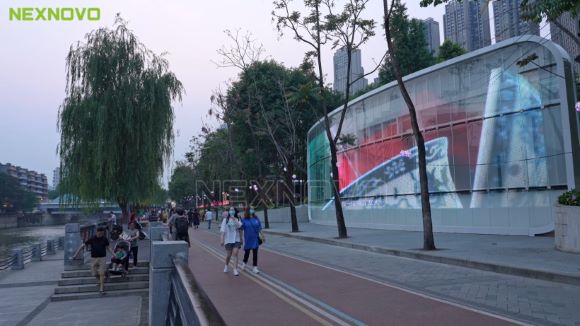

人流如织的成华公园绿道

02  多彩锦江，乐活绿道

     为继续延续欢乐精神，将浪漫、安逸的成都特色完美融合在滨江休闲体验中，成都设计研究院通过精心设计，创新性引入晶泓光电玻璃屏，打造成再现童年魔法世界的“快乐驿站”。

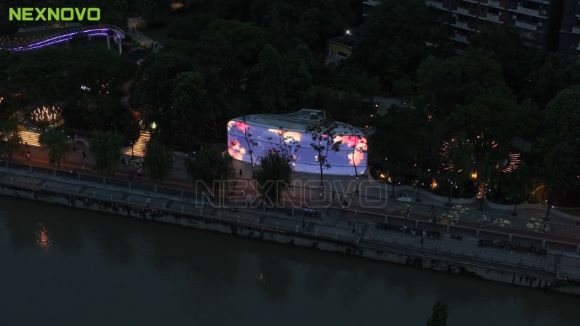

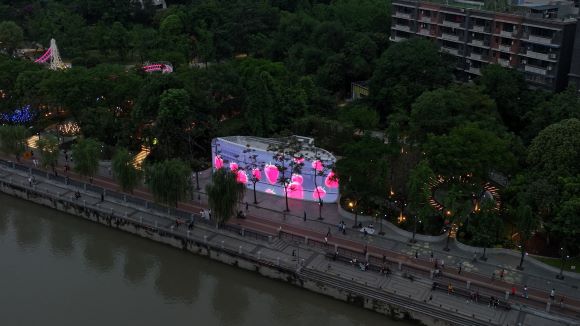

远景航拍效果

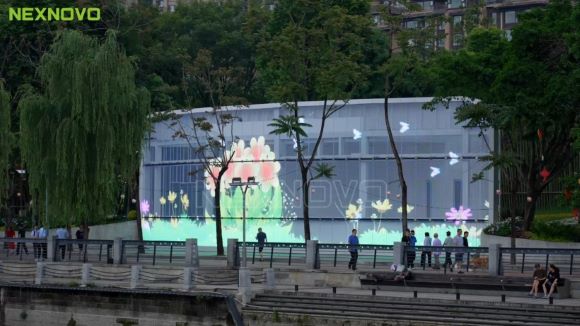

近景实拍效果

        整个快乐驿站以传统凸面电脑为模型，立面仿真『电脑显示器』弧形设计，跨越时代的工业感设计，见证了城市的变迁，仿佛让人回到了当年那慢悠悠的、简单纯粹的快乐中。

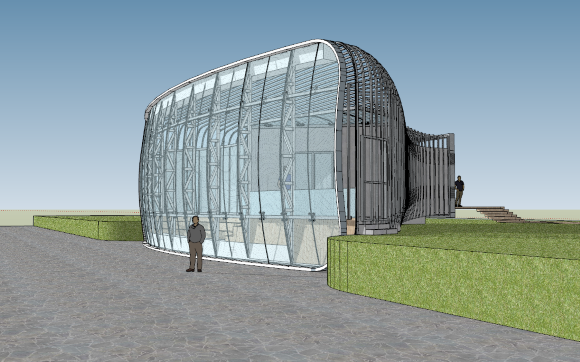

“快乐驿站”效果图

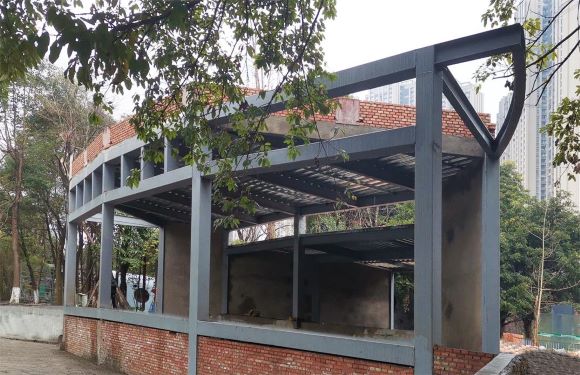

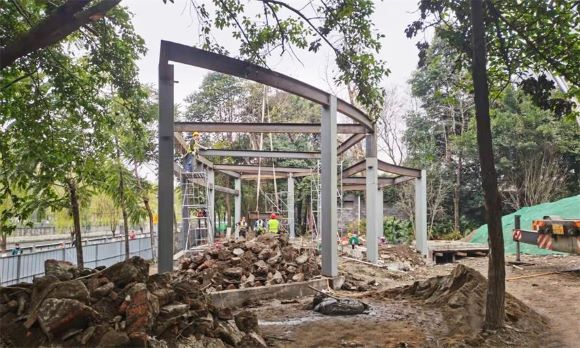

项目实拍（安装前）

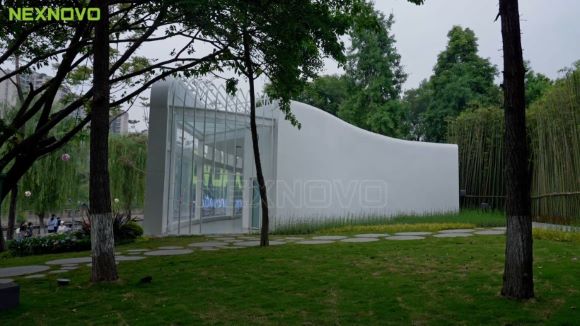

项目侧立面（安装后）

03  科工精神，卓越品质

       安逸与浪漫创意背后，是晶泓人对“科工精神，卓越品质”的孜孜追求！

       项目运用的是定制弧形光电玻璃屏NE30系列「直接替代幕墙玻璃安装」，单块通高3m，通透度高达97%。结合点式主体钢结构的布置，在满足光电幕墙具备建筑外立面安全要求的前提下，力争用少而精准的副龙骨，提升立面的通透性。

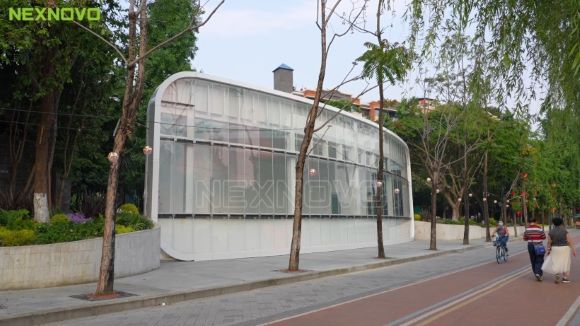

360°立体通透（未点亮效果）

        整体建筑立面为外凸弧形设计，玻璃间精确的角度控制拼接而成的圆滑弧形，采用100块平板光电玻璃『以直代曲』。同时，立面圆弧四角采用定制的切角光电玻璃，配合单曲面造型铝合金装饰包边，极高的还原了整体的造型设计。

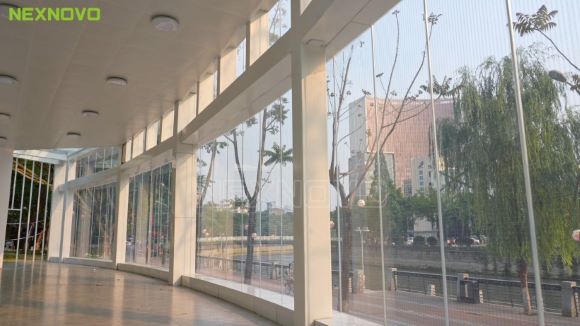

通高的顺滑弧形立面（内部观看效果）

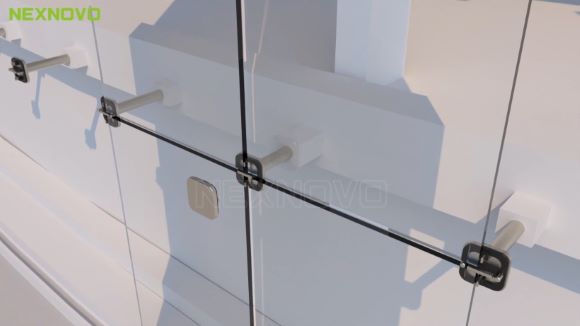

       与常规点式玻璃幕墙不同，点式光电玻璃幕墙需要解决电控部分在满足『防水』的前提下，减小对外立面及室内效果的影响。晶泓团队在设计节点时，充分考虑了电控边框与点式夹具的结合形式，四角嵌固，让玻璃受力更合理、更稳定，既不影响外立面的显示，又兼顾室内侧的视觉感受，可谓外秀而惠中。

安装

      同时对光电玻璃面板进行严格的受力计算，保证玻璃在『抗风压』及『抗地震』作用下的强度安全和变形安全。

      在安装的过程中更是要注意多种细节：严格精细到毫米的缝宽调整，确保拼缝横平竖直、线条均匀一致；高要求控制施胶工艺，竖向拼缝采用半透明的密封胶，“一填一刮一修整”的方式，让胶缝饱满、整齐美观，最大限度减小拼缝对整体的视觉影响，过渡更自然；现场钢件的焊接工作量大，焊接质量要求高，专人负责检查焊缝质量，杜绝夹渣、漏焊等缺陷；焊缝需进行打磨及喷漆防锈处理，保证外视效果良好……异形光电玻璃的施工是晶泓人的一次挑战，也是晶泓光电玻璃上市以来一次新的尝试。

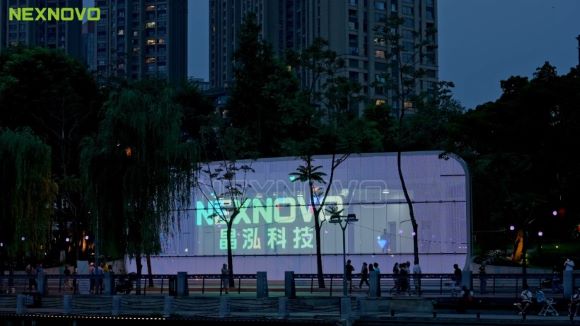

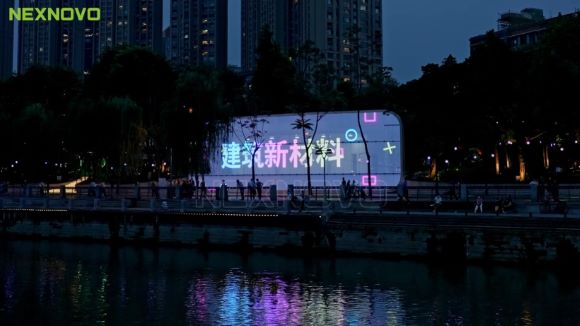

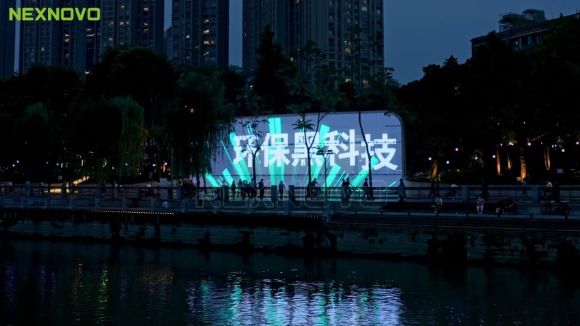

夜游新地标

      设计团队结合在地文化，围绕“蜀都味、国际范”定制成都元素的视觉动画，经过现场精准模拟调试，使得光影动画与“显示器”晶莹剔透的弧线身躯完美耦合。
